设备介绍

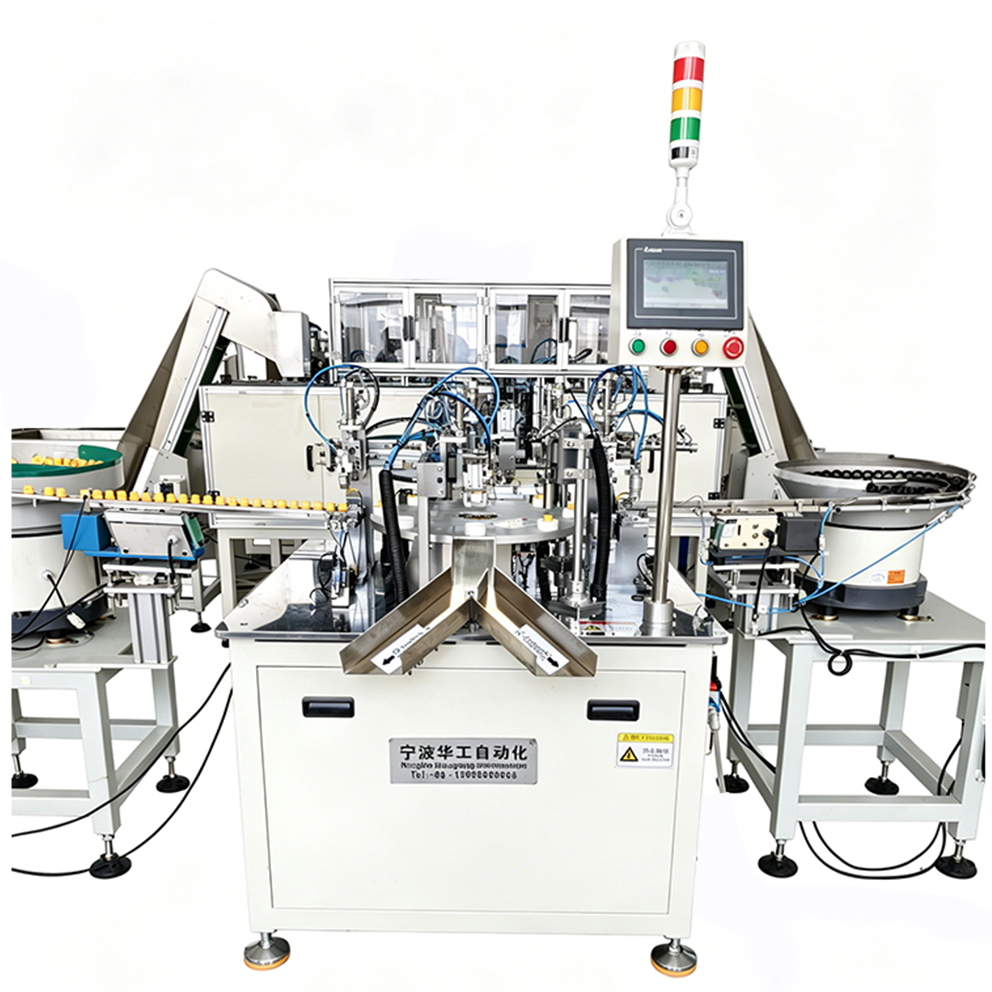

全自动 O 型圈组装机为转盘式非标自动化装配设备，专门用于橡胶 O 型密封圈自动套装装配。O 型圈通过专用橡胶件送料机构自动排序、分料、撑开，精准套入金属或塑胶工件；装配完成后 CCD 视觉拍照检测，识别漏装、O 圈翻边、装配不到位等不良，自动分选良品与不良品。替代人工手工套圈，大幅提升产能，减少 O 圈划伤、漏装、翻圈等质量问题，满足密封件大批量装配生产。

工艺流程

1. 工件与 O 圈上料：产品工件由振动盘 / 料仓送入转盘治具定位；橡胶 O 型圈专用送料机构自动排序分料

2. O 圈撑开套装工位：机构自动撑开 O 型圈，精准套入工件槽位，柔性装配避免 O 圈割伤、扭曲

3. CCD 视觉检测工位：拍照检测是否漏装 O 圈、O 圈翻圈、未完全入槽等缺陷

4. 自动分选下料：良品、不良品分两路出料，不良品单独收集隔离，防止混入合格品

设备核心优势

✅ 转盘多工位同步作业，设备占地小，装配效率稳定

✅ 专用 O 圈送料撑开机构，适配软橡胶密封圈，有效防止 O 圈划伤、扭曲翻边

✅ CCD 视觉检测，可检出缺圈、翻圈、未装配到位等肉眼不易发现缺陷

✅ 快速换型，更换治具与工装，即可适配不同外径、线径 O 型圈及工件

✅ PLC + 触摸屏操作，参数可视化，故障自动报警，操作维护简单

✅ 全机安全防护门 + 安全光栅，符合工厂安全生产规范

技术参数（可按需调整）

· 设备结构：多工位转盘式装配机

· 驱动：伺服电机 + 气动执行件

· 电源：AC220V/380V，工作气压 0.4~0.7MPa

· 产能：25–50 件 / 分钟（随 O 圈尺寸、工件结构调整）

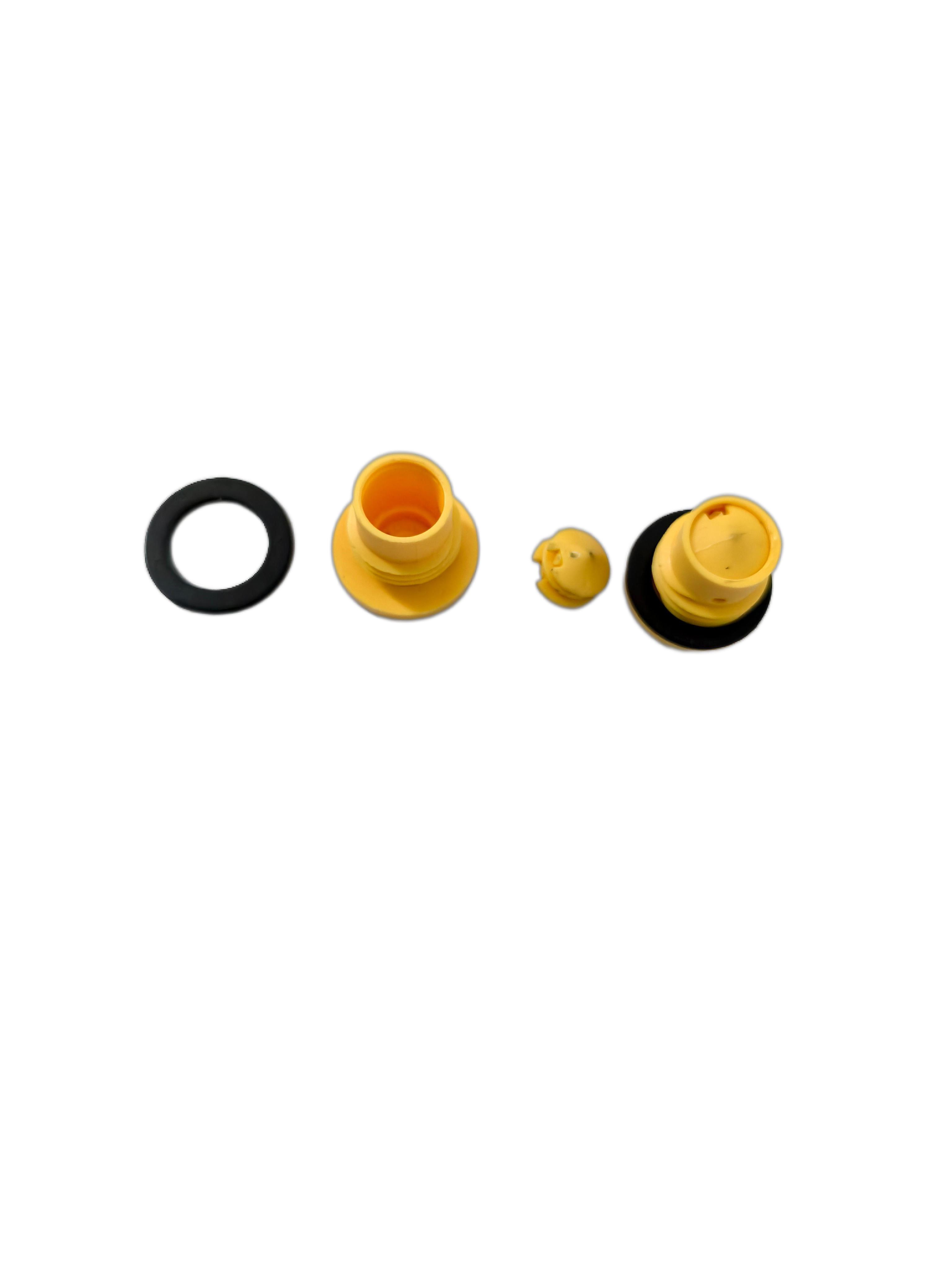

· 适配产品：橡胶 O 型密封圈，金属 / 塑胶阀体、接头、泵类工件

· 检测项目：O 圈漏装检测、翻圈检测、装配到位检测

· 可选扩展：装配后气密性测漏、工件除尘工位

适用客户

阀门、气动元件、水泵、日化喷雾泵、汽车零部件生产厂家，O 型密封圈自动化套装装配，支持外贸出口。

定制说明

非标自动化设备，按客户工件、O 圈样品、图纸、装配工艺、产能需求定制方案；支持来样试样，提供设备布局图、3D 效果图；设备出厂预验收，现场安装调试 + 操作人员培训，整机质保售后。
