产品属性

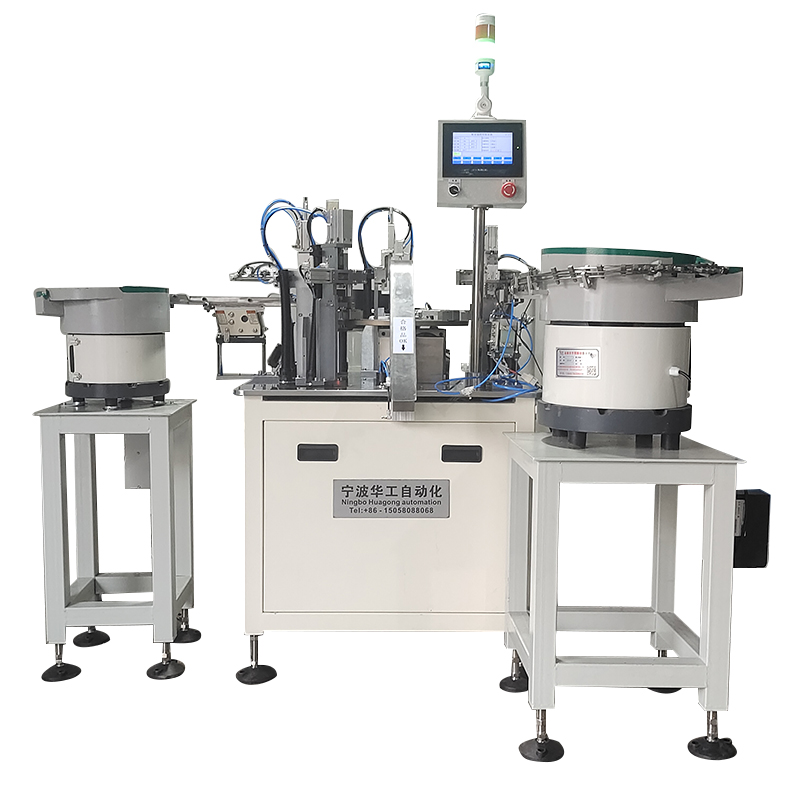

设备名称：阻尼器 4 件全自动组装机

设备类型：非标自动化转盘装配设备

适用产品：旋转阻尼器（外壳、阻尼片、转轴、端盖 4 件套，可兼容 O 型圈 / 活塞结构）

适用行业：卫浴配件、家具铰链、汽车内饰、小家电阻尼部件

控制方式：三菱 PLC + 触摸屏

供料方式：4 组独立振动盘 + 直线送料

压装单元：伺服电缸压装，压力位移实时采集

驱动转盘：凸轮分割器 / 伺服转盘可选

详细功能

1. 零件上料：4 套独立振动盘排序送料，光纤缺料报警、卡料停机报警

2. 转盘定位：多工位精密转盘，快拆式产品治具，换型便捷；带安全门联锁保护

3. 伺服压装：实时采集压力位移曲线，设置力值、位移上下限，防止塑胶壳体压裂，压装数据自动存储

4. 检测工位：标配光电有无料检测、压装到位检测；可选 CCD 缺件正反检测、阻尼扭力测试

5. 分选下料：气缸自动分选，良品 / 不良品分盒收集；触摸屏实时统计产量、良品率、不良类型

6. 系统功能：多套产品配方一键切换，设备故障报警记录；可选 MES 对接，生产数据追溯

技术参数

生产节拍：3～6 秒 / 件

压装精度：±0.02mm，压力精度 ±0.5N

气源：0.5～0.7MPa 洁净压缩空气

电源：AC220V 50Hz

整机功率：2.5～4KW

工作环境：0～40℃，无腐蚀粉尘环境

换型时间：15～30 分钟

良品率：来料合格≥99.5%

可选配置

✅ 硅油自动定量注油系统

✅ 成品阻尼扭力测试工位

✅ 激光打码

✅ 成品自动摆盘收料

✅ MES 数据通讯模块

✅ 隔音防尘外罩
